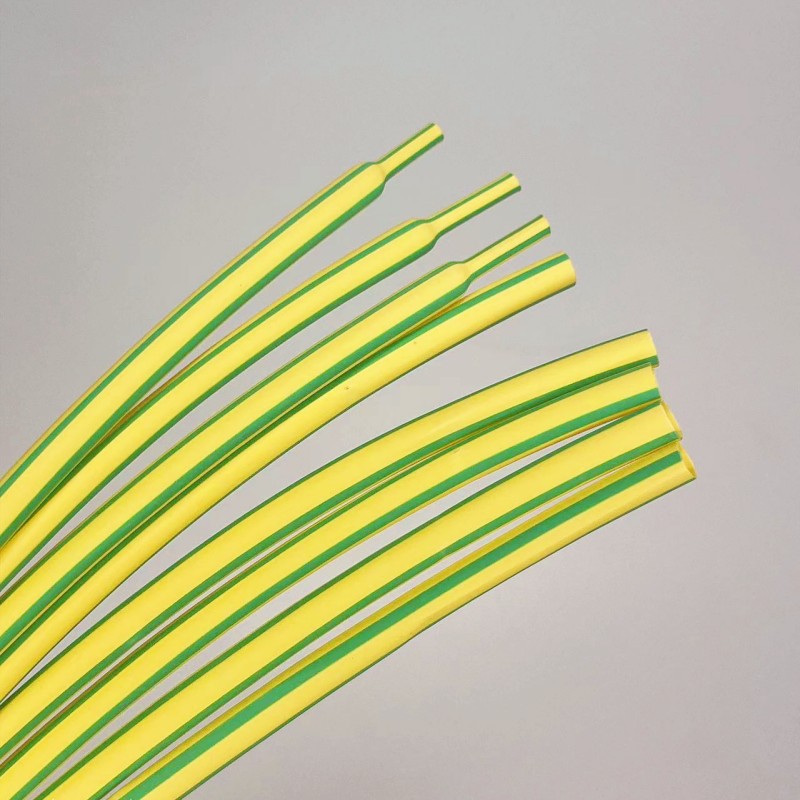

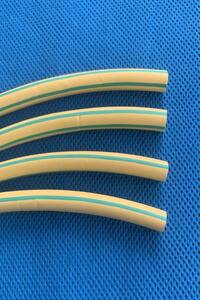

TB135 (YG)军标柔软阻燃型黄/绿双色热缩管
产品简介
产品符合SAE-AMS-DTL-23053/5 CLASS 1&3军标需求,材料组成中不含PBB、PBBO、PBBE和重金属化合物等对环境有害物质。具有柔软、阻燃特点,具有两倍、三倍收缩两种产品。易于安装,而且对地面导体易于识别,主要用于黄绿电线的接头连接,线缆中地线或其他特殊线路、管道的标识。
性能特点
柔软、阻燃、环保、黄绿双色条纹
关键指标
收缩比率: 2 :1
收缩温度: 90C~130C
工作温度: -55C~135C
耐压等级: 600V
安全认证:125CVW-1 600V
阻燃等级: UL224 VW- 1 EN45545-2 TB3138 DIN5510-2 采用标准:符合GJB 7270-2011 GJB 7279-2011
QCR 642-2018 TB3139-2021
标准颜色: 黄绿色
技术指标
测试项目 |
测试方法 |
性能指标 |
拉伸强度 |
ASTM D 2671 |
>14MPa |
断裂伸长率 |
ASTM D 2671 |
>800% |
热老化后 (175℃ /168hrs) 拉伸强度 断裂伸长率 |
ASTM D 2671 |
>14MPa >350% |
阻燃性 |
UL 224 VW- 1 |
通过 |
热冲击 (250℃ / 4 hrs.) |
ASTM D 2671 |
无裂纹 |
冷弯曲 (-55℃ / 4 hrs.) |
ASTM D 2671 |
无裂纹 |
击穿强度 |
ASTM D 150 |
>20kV/mm |
体积电阻率 |
ASTM D 876 |
>10 14Ω .cm |
铜腐蚀 |
UL 224 |
通过 |
吸水率 |
ASTM D 570 |
<0. 15% |
抗化学试剂 |
SAE-AMS-DTL-23053/5 |
通过 |
纵向收缩率 |
UL 224 |
±5% |
偏心率 |
UL 224 |
<30% |
3:1 产品规格 (公制/英制)
标称规格 |
供应尺寸 (mm) |
回缩后尺寸 (mm) |
标准长度 (米/盘) |
||
mm |
inch |
内 径 |
内径(最大值) |
壁厚(最小值) |
|
1.5/0.5 |
1/16 |
1.6 |
0.5 |
0.51 |
200 |
2.4/0.8 |
3/32 |
2.4 |
0.8 |
0.51 |
200 |
3/1 |
1/8 |
3.2 |
1.0 |
0.55 |
200 |
4.5/1.5 |
3/16 |
4.8 |
1.5 |
0.60 |
100 |
6/2 |
1/4 |
6.4 |
2.0 |
0.65 |
100 |
9/3 |
3/8 |
9.5 |
3.0 |
0.75 |
100 |
12/4 |
1/2 |
12.7 |
4.0 |
0.75 |
50 |
18/6 |
3/4 |
19.1 |
6.0 |
0.85 |
50 |
24/8 |
1 |
25.4 |
8.0 |
1.00 |
50 |
39/13 |
1 1/2 |
39.0 |
13.0 |
1.15 |
50 |
可按要求定制特殊尺寸及包装。
